Sectoral Waveguide Antenna, 2.4Ghz, 16 Slots - Next Generation

Antena ini mempunyai gain yang lebih besar daripada antena RNet 8 slot, tetapi sudut pancar-nya lebih sempit dibanding RNet 8 slot

Harga  antena sectoral mimo 16 slot = 1jt
belum termasuk pigtail, ongkir, dan packing



Versi MIMO



Sunday, October 27, 2013

Jual Antena Mimo Wifi 2.4Ghz (Omni / Sectoral)


Setelah mendapat masukan dan beberapa review yang sangat panjang di group Facebook "Antena RNet"
Maka dengan mantap dan percaya diri kami luncurkan produk baru dari RNet, yaitu Antena Mimo RNet. Yang terdiri dari dua model yaitu Omni 360 derajat dan Sectoral 180 derajat.

Rekomendasi AP: Ubiquiti Rocket M2 dan UniFi Outdoor

- Model : Slotted Waveguide Antenna
- Polarisasi : Horizontal
- Gain  2 x 15dbi
- Spasi : 35.7cm
- Berat : 1.3kg
- Harga : 600rb

Biaya Ongkir 3kg (JNE)
Biaya Packing kayu 40rb

Tersedia juga pigtail rp-sma 130rb sepasang

Jangkauan dan sinyal Antena MIMO jauh lebih baik daripada antena single, begitu juga Sensitifitas penerimaannya juga lebih peka.
Karena pada System AP MIMO dan diterima oleh client laptop atau AP SISO, yang praktis berjalan pada MCS 0 s/d 7 (1 stream), Paket data yang sama akan dipancarkandan diterima oleh 2 unit antena yg berbeda, sehingga akan mempunyai daya pancar dan sensitifitas yang jauh lebih baik. Dengan syarat sinyal dari kedua antena tersebut harus konstruktif (saling menguatkan)

Berikut penampilannya:

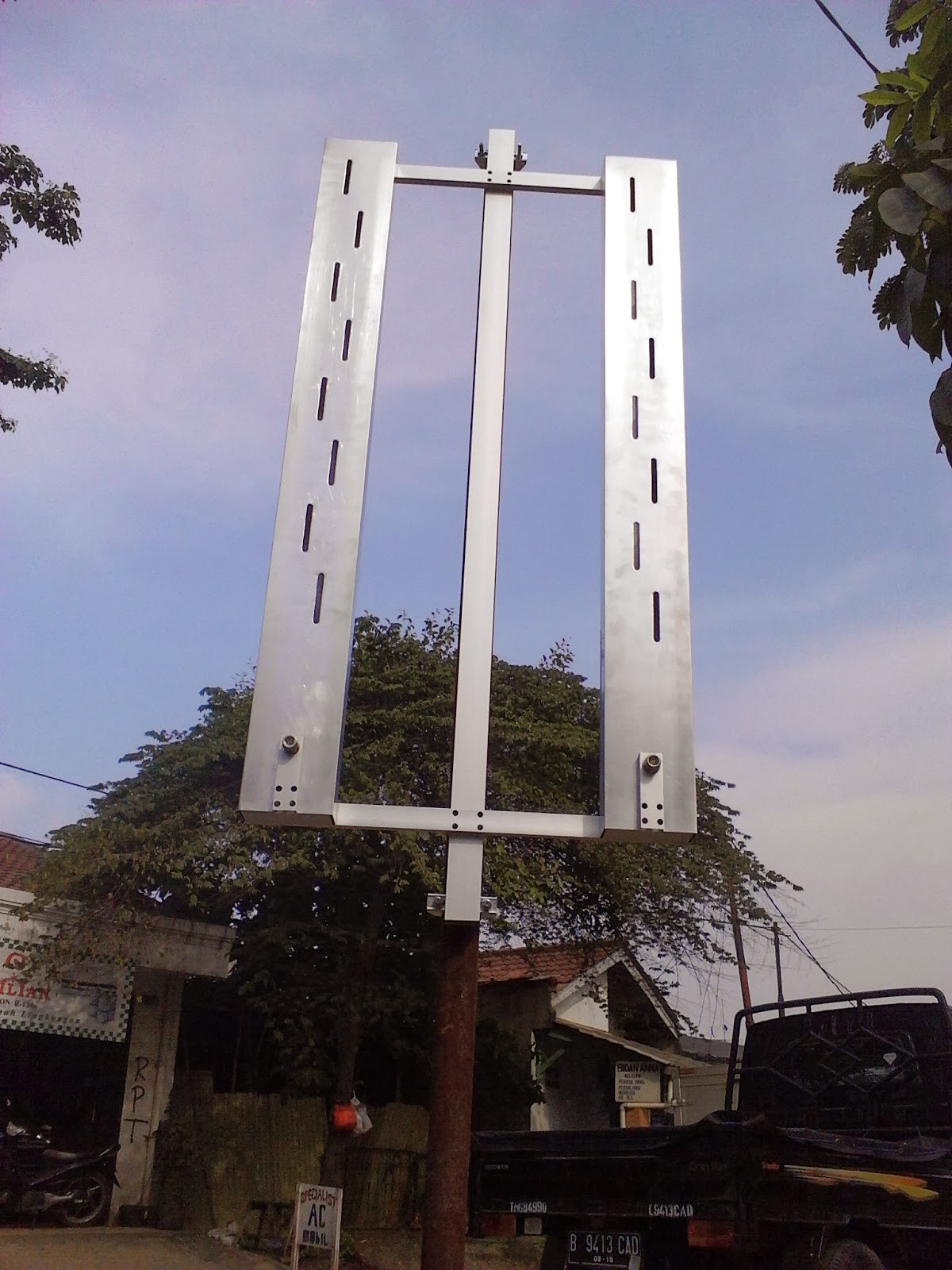

SECTORAL 180





OMNI 360




Untuk antena single bisa liat disini
Jual: Antena Omni / Sectoral (single)

Friday, October 4, 2013

Mesh Network dengan UniFi outdoor

Ada yang tertarik membangun Mesh network dengan ubnt UniFi outdoor,
- supaya sinyal wifi seperti koneksi selular,
- client bisa pindah-pindah AP BTS, tetapi selalu terhubung dengan 1 ssid,
- tanpa harus reconnect secara manual, otomatis terhubung pada AP yang sinyalnya paling besar
- lebih tahan terhadap gangguan, karena antar BTS bisa saling redundant ke beberapa BTS sekaligus, jika koneksi ke 1 BTS putus, otomatis di backup koneksinya lewat BTS yang lain
- cocok buat menjangkau satu wilayah dengan menempatkan beberapa BTS
- sinyal UniFi hampir sama dengan Rocket M2 yang sudah terbukti jauh lebih baik daripada bm2hp, jika dipasang dengan antena duo RNet

Harganya sekitar 1.5jt dipasaran, murah untuk AP dengan kemampuan mesh network

Manipulasi Batasan Max EIRP

Akhir-akhir ini ada beberapa pertanyaan ke saya:
Sebaiknya di isi berapa dbi kah gain antena pada setingan radio AP? apa efeknya?

Banyak yang bertanya, gain antena itu relasinya kemana?

Mungkin bisa baca-baca ini dulu:

http://opensource.telkomspeedy.com/wiki/index.php/EIRP

eirp = dbm+dbi
tepatnya pada perangkat:
eirp = tx power + gain antenna - cable loss

Jadi jika kita pakai alat yang sudah disertifikasi oleh pihak postel, kalo kita pilih country-nya Indonesia, maka eirp maksimum akan mengikuti regulasi yang berlaku disini, yaitu untuk:
Point-to-Point (P2P) 36dBm
Point-to-Multi-Point (P2MP) 30dBm

Kalau misalnya kita set tx power 26dbm kemudian gain antena 15dbi, maka eirp total adalah 41dbm, padahal regulasinya maximum cuma 36dbm, maka secara nggak sadar tx power akan dipotong menjadi 36-15 = 21dbm!

Itu asumsi, jika pihak postel benar-benar dalam menerapkan regulasinya di dalam radio AP

Nah, untuk menghilangan kekhawatiran pemotongan tx power oleh regulasi tersebut, maka saya sarankan untuk mengisi gain antena pada setingan dengan nilai tidak lebih dari 2dbi saja, tapi bukan 0dbi!

Kenapa 2dbi? alasannya adalah karena mengacu pada gain antena portabel terkecil yang ada yaitu 2dbi

Dan sebaiknya gain antena tidak dibiarkan pada kondisi default 0dbi, karena jika kondisi default, tentunya juga sudah diantisipasi untuk kemungkinan overlimit eirp

nb: ssstt.. harap jangan bilang siapa-siapa.. ini rahasia!

Saturday, January 12, 2013

Jual: Antena Sectoral Waveguide Wifi 2.4GHz


Spesifikasi:
Model: Waveguide 8 slot
Gain: sekitar 20 dbi (dibandingkan dengan antena grid pada jarak 1km selisih 5db)
Polarisasi: Horizontal
H-beam: 180 derajat
V-beam: 5 derajat

Harga : Rp 300.000
diluar ongkos kirim





Tuesday, January 8, 2013

Dudukan Antena RNet untuk AP MIMO

AP MIMO di lapangan sudah terbukti lebih hebat dari AP SISO
tapi masih ada beberapa kendala tentang cara pemasangannya
berikut gambaran pemasangan tandem untuk antena RNet
Didesain berdasarkan masukan dan experimen dari user antena RNet
Jarak antar antena adalah: kelipatan lamda dikurang 10% dari lamda,
lamda untuk Channel 6 adalah 12.3cm

Untuk kelipatan 5 lamda: (5 x 12.3) - (12.3 x 10%) = 60.27cm
atau untuk kelipatan 3 lamda: (3 x 12.3) - (12.3 x 10%) = 35.67cm
atau untuk kelipatan 2 lamda: (2 x 12.3) - (12.3 x 10%) = 23.37cm

Jarak ini adalah jarak terbaik yang diperoleh dari hasil experimen, hasilnya sinyal jadi lebih merata hampir di setiap tempat.

Rekomendasi AP MIMO:
- Ubiquiti Rocket M2 (2x600mw)
- APC Deliberant 2M (2x1000mw)

Alternatif:
- Radio ALFA W525 MIMO 2x2 1000mw
- Argtek MIMO 2x2 1000mw
- TPLINK WA801ND (2x100mw)

Mini PCI:
- R52HN (2x350mw)






Bahan bisa memakai pipa bulat atau pipa kotak dari besi dan di las
Untuk kaki yang tengah bisa ditambahkan 2 buah klem U untuk pegangan ke tower

Rnet juga menyediakan bracket MIMO untuk Duo RNet, harga 150rb (discontinued)
Seperti dalam foto dibawah ini:
